유압툴 & 시스템

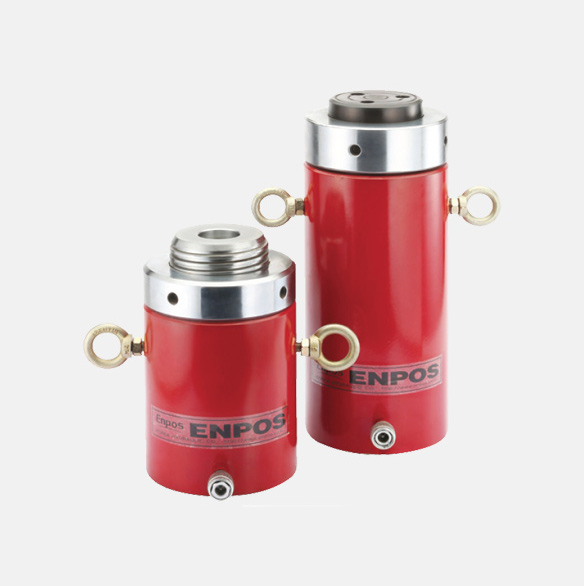

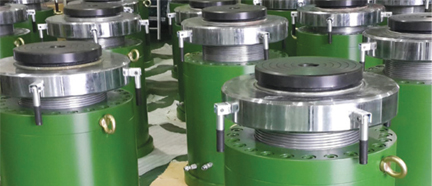

로크너트 실린더 - ELNR 시리즈

  • · 용량 : 50 -500 ton

    · 스트로크 : 50-300 mm

    · 최대압력 : 700 bar

    · 기계적 하중을 지탱하기 위한 로크너트 적용

    · 커플러 포트 : PT 3/8

    · 부식에 강한 피스톤 적용

    · 틸팅새들 적용 가능(옵션)

    · 기타 사이즈 제작 가능(옵션)

모델 번호 용량 (ton) 스트로크 (mm) 오일 용량 (cc) 유효 면적
(cm2)
기본 높이
A (mm)
연장 높이
B (mm)
외경 C (mm) 내경 D (mm) 로드직경
E (mm)
포트~바닥면
F (mm)
새들 직경
G (mm)
새들 높이
H (mm)
로크너트
두께 I (mm)
무게 (kg)
ELNR-5050 50 50 121.5 24.3 215 265 128 95 85 32 85 25 50 24
ELNR-50150 50 150 365 24.3 315 465 128 95 85 32 85 25 50 32
ELNR-50300 50 300 729 24.3 465 765 128 95 85 32 85 25 50 43
ELNR-10050 100 50 716 143.1 262 312 185 135 120 37 120 25 55 56
ELNR-100150 100 150 2147 143.1 362 512 185 135 120 37 120 25 55 74
ELNR-100300 100 300 4293 143.1 512 812 185 135 120 37 120 25 55 101
ELNR-15050 150 50 1069 213.8 345 395 225 165 140 50 140 35 60 97
ELNR-150150 150 150 3207 213.8 445 595 225 165 140 50 140 35 60 124
ELNR-150300 150 300 6414 213.8 595 895 225 165 140 50 140 35 60 164
ELNR-30050 300 50 2169 433.7 535 585 317 235 175 110 175 40 140 298
ELNR-300150 300 150 6506 433.7 635 785 317 235 175 110 175 40 140 345
ELNR-300300 300 300 13011 433.7 785 1085 317 235 175 110 175 40 140 415
ELNR-50050 500 50 3653 730.6 565 615 408 305 230 95 230 45 150 531
ELNR-500150 500 150 10959 730.6 665 815 408 305 230 95 230 45 150 609
ELNR-500300 500 300 21918 730.6 815 1115 408 305 230 95 230 45 150 726
