유압툴 & 시스템

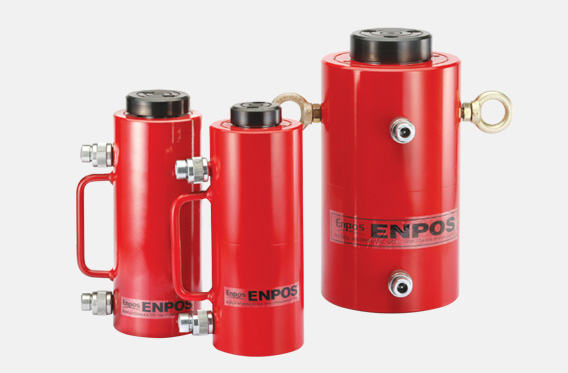

복동실린더 - EDR 시리즈

  • · 용량 : 10 -300 ton

    · 스트로크 : 150-300 mm

    · 최대압력 : 700 bar

    · 복동식 & 유압리턴 타입

    · 커플러 포트 : PT 3/8

    · 완전한 힘을 유지하도록 설계된 칼라

    · 부식에 강한 피스톤 적용

    · 견고한 플런저 및 새들 적용

    · 틸팅 새들 적용 가능(옵션)

    · 핸들 적용 가능(옵션)

    · 기타 사이즈 제작 가능

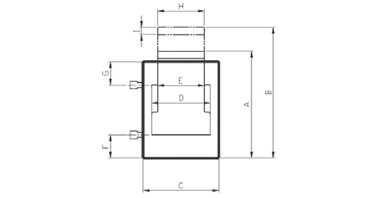

모델 번호 용량 (ton) 스트로크 (mm) 오일 용량 (cc) 유효 면적
(cm2)
기본 높이
A (mm)
연장 높이
B (mm)
외경 C (mm) 내경 D (mm) 로드직경
E (mm)
전진포트
~ 바닥면
F (mm)
후진포트
~ 상단부
G (mm)
새들 직경
H (mm)
새들 높이
I (mm)
무게 (kg)
EDR-10150 10 150 239 15.9 272 422 64 45 32 30 45 45 15 5.7
EDR-10200 10 200 318 15.9 322 522 64 45 32 30 45 45 15 6.8
EDR-10250 10 250 398 15.9 372 622 64 45 32 30 45 45 15 8
EDR-10300 10 300 477 15.9 422 722 64 45 32 30 45 45 15 9.1
EDR-20150 20 150 498 33.2 282 432 98 65 40 30 50 50 15 13.5
EDR-20200 20 200 664 33.2 332 532 98 65 40 30 50 50 15 15.7
EDR-20250 20 250 830 33.2 382 632 98 65 40 30 50 50 15 17.8
EDR-20300 20 300 996 33.2 432 732 98 65 40 30 50 50 15 20
EDR-30150 30 150 662 44.1 282 432 108 75 50 30 50 60 15 24
EDR-30200 30200 882 44.1 332 532 108 75 50 30 50 60 15 27
EDR-30250 30 250 1103 44.1 382 632 108 75 50 30 50 60 15 30
EDR-30300 30300 1323 44.1 432 732 108 75 50 30 50 60 15 33
EDR-50150 50 150 1062 70.8 315 465 128 95 65 40 60 88 23 30
EDR-50200 50 200 1416 70.8 365 565 128 95 65 40 60 88 23 37
EDR-50250 50 250 1770 70.8 415 665 128 95 65 40 60 88 23 43
EDR-50300 50 300 2124 70.8 465 765 128 95 65 40 60 88 23 50
EDR-100150 100 150 2147 143.1 335 485 178 135 95 40 63 140 25 64
EDR-100200 100 200 2862 143.1 385 585 178 135 95 40 63 140 25 70
EDR-100250 100 250 3578 143.1 458 708 178 135 95 63 63 140 25 77
EDR-100300 100 300 4293 143.1 508 808 178 135 95 63 63 140 25 83
EDR-150150 150 150 3207 213.8 375 525 217 165 120 50 80 160 28 97
EDR-150200 150 200 4276 213.8 455 655 217 165 120 80 80 160 28 106
EDR-150250 150 250 5345 213.8 505 755 217 165 120 80 80 160 28 115
EDR-150300 150 300 6414 213.8 555 855 217 165 120 80 80 160 28 124
EDR-200150 200 150 4253 283.5 447 597 247 190 135 85 85 180 40 135
EDR-200200 200 200 5670 283.5 497 697 247 190 135 85 85 180 40 153
EDR-200250 200 250 7088 283.5 547 797 247 190 135 85 85 180 40 172
EDR-200300 200 300 8505 283.5 597 897 247 190 135 85 85 180 40 190
EDR-300150 300 150 6506 433.7 505 655 317 235 175 110 110 200 40 261
EDR-300200 300 200 8674 433.7 555 755 317 235 175 110 110 200 40 284
EDR-300250 300 250 10843 433.7 605 855 317 235 175 110 110 200 40 307
EDR-300300 300 300 13011 433.7 655 955 317 235 175 110 110 200 40 330
